様々な液体に対応する卓上コンパクトサイズの
ナノリットル微量分注装置

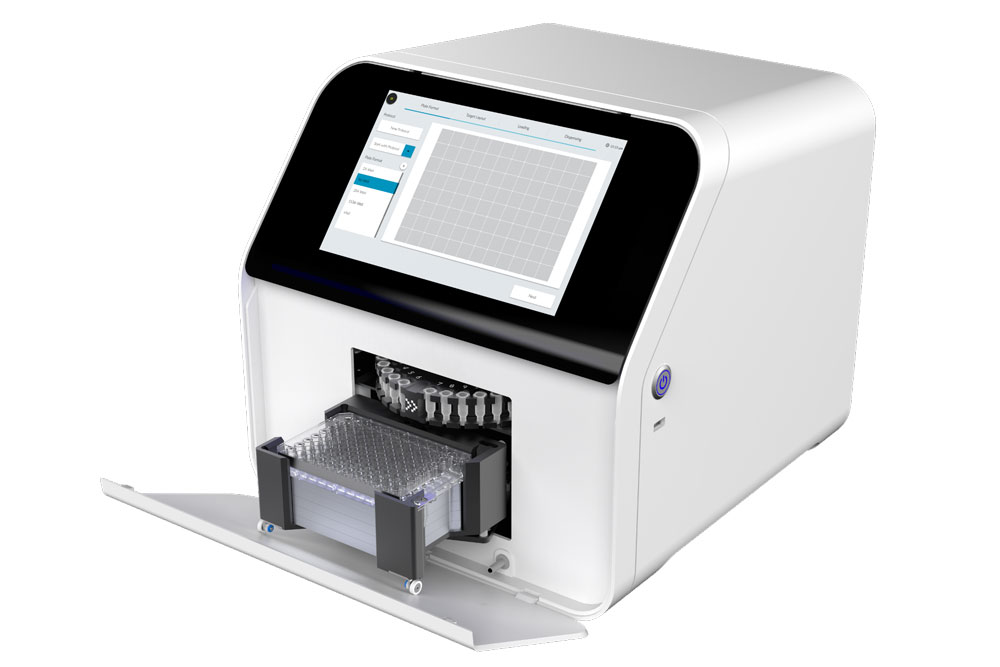

I.DOT LT

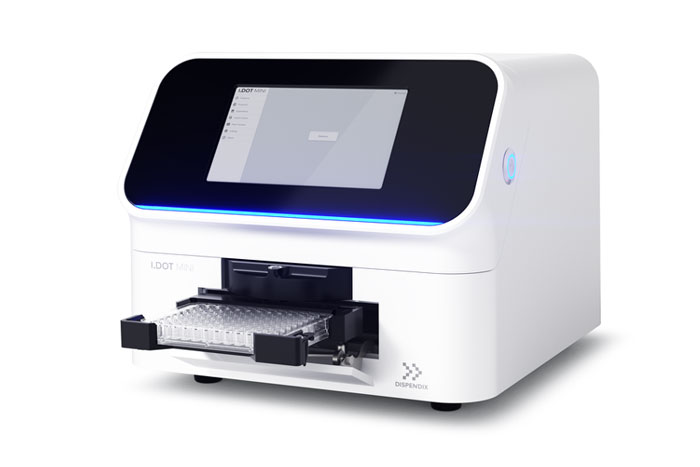

I.DOT MINI
Dispendix社I.DOTシリーズは、空気圧パルスを用いて、液体をナノリットルで高い精度と正確性でコンタミをすることなく、高速で各種マルチウェルプレート等に分注することができます。
さらに、I.DOT LT / MINIは誰でも簡単に扱えるようにデザインされており、コンパクトな設計と相まって、既存のワークフローにすぐに組み込むことができます。
概要
【分注原理】
底面に100μmの穴の空いた試薬用ウェルに精密に制御された空気圧をかけ、同じ大きさの液滴を100滴/秒でターゲットプレートへ非接触で吐出し分注します。
センサーで液滴数をカウントし、分注の成否を確認することができます。
特徴
- ナノリットル微量分注
→最小分注量17.3nL（H₂O, I.DOT LT） - 分注の成否を検証 -Drop Detection-
→液滴センサーを搭載し、必要な液滴数が分注されたかどうかを検証するDrop Detection機能を搭載 - 一度に12種類の試薬を分注可能 (I.DOT LT）
- 非接触分注でクロスコンタミネーションを抑制
- 1536ウェルだけでなく、任意のピッチでスライドガラス等への分注も可能
- 高速分注
→96well 25秒、384well 70秒(20nL, H₂O) - 粘性のある液体にも対応
→1mPa･s(H₂O）～5.63mPa･s(グリセロール43%)
→PCRマスターミックス、酵素、DMSO、核酸溶液等 - 簡単操作
→I.DOT LT Assay Studioソフトウェアで簡単にプロトコルを作成可能
→CSVファイルのインポート／エクスポートも可能
- ナノリットル微量分注
→最小分注量17.3nL（H₂O, I.DOT LT） - 分注の成否を検証 -Drop Detection-
→液滴センサーを搭載し、必要な液滴数が分注されたかどうかを検証するDrop Detection機能を搭載 - 一度に12種類の試薬を分注可能 (I.DOT LT）
- 非接触分注でクロスコンタミネーションを抑制
- 1536ウェルだけでなく、任意のピッチでスライドガラス等への分注も可能
- 高速分注
→96well 25秒、384well 70秒(20nL, H₂O) - 粘性のある液体にも対応
→1mPa･s(H₂O）～5.63mPa･s(グリセロール43%)
→PCRマスターミックス、酵素、DMSO、核酸溶液等 - 簡単操作
→I.DOT LT Assay Studioソフトウェアで簡単にプロトコルを作成可能
→CSVファイルのインポート／エクスポートも可能
アプリケーション
- NGSライブラリー調整
- PCR
- 細胞アッセイ
- 用量反応試験
- たんぱく質結晶解析の調整 など
スライドガラスへの分注
（Aquarray GmbH社 YouTube動画より）
- NGSライブラリー調整
- PCR
- 細胞アッセイ
- 用量反応試験
- たんぱく質結晶解析の調整 など
仕様

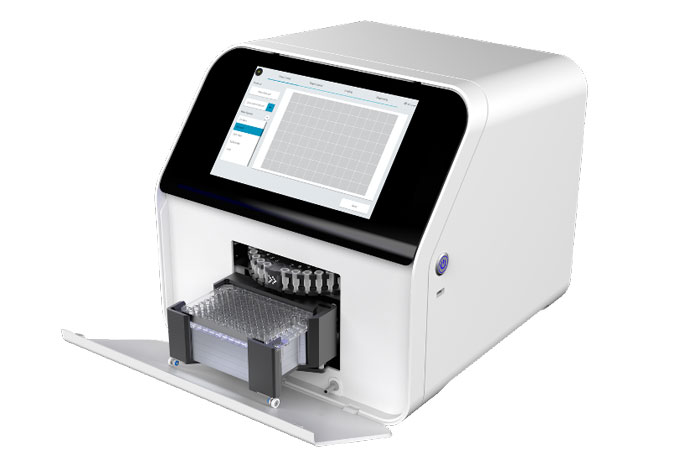

ナノリットル微量分注装置 I.DOT LT
| 分注範囲 | 17.3nL～ (H₂O) |
| 可変ステップ量 | 0.1nL |
| dead volume | <1µL（dH₂O) |
| 正確性 及び 繰り返し精度 | 正確性：±8%（50nL以上、H₂O） 繰り返し精度：＜8%（50nL以上、H₂O） |
| ターゲットプレート フォーマット | 1536well 以上も対応, 独自のピッチ設定可能、スライドガラス等 |
| ターゲットプレート サイズ | SBS規格127.8×85.4㎜、 高さ55mmまで |
| ソース(試薬)ウェル容量 | 490µL |
| 一度に扱える試薬数 | 12種類 |
| チャンネル数 | 1ch |
| 分注速度 | 96well 25秒、384well 70秒 (20nL, H₂O) |
| ソースウェルラインアップ（穴径） | 100μm |
| 分注可能な試薬 | 粘度範囲：1mPa·s (H₂O) 〜 5.63mPa·s (43%グリセロール) PCRマスターミックス、酵素、PCRプライマー、核酸溶液、抗体希釈液、エタノール |
| ソースウェル素材 | ウェル：PP |

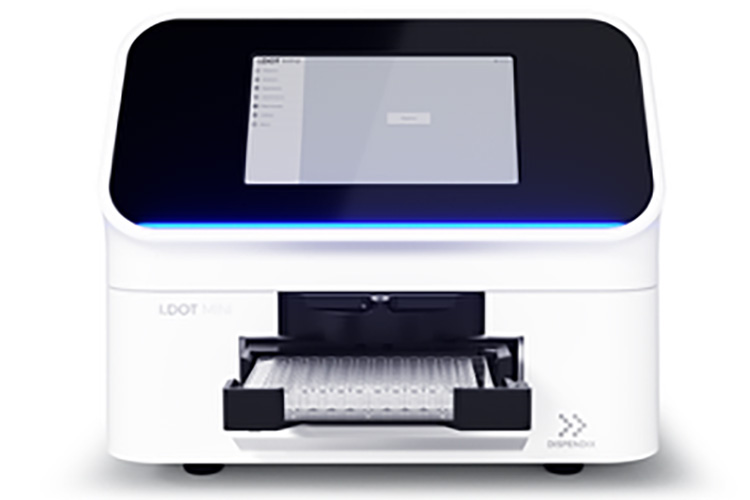

ナノリットル微量分注装置 I.DOT MINI
| 分注範囲 | 11nL～ (H₂O) |
| 可変ステップ量 | 0.1nL |
| デッドボリューム | <1µL（dH₂O) |
| 正確性 及び 繰り返し精度 (H₂O) | 100nL以上：<5% 100nL未満 ：<8% |
| ターゲットプレート フォーマット | 1536well 以上も対応, 独自のピッチ設定可能, スライドガラス等 |
| ターゲットプレート サイズ | SBS規格127×85㎜、高さ16㎜まで |
| ソース(試薬)ウェル容量 | 500µL |
| 一度に扱える試薬数 | 1種類 |
| チャンネル数 | 1ch |
| 分注速度 | 96well 10秒(11nL、H₂O)、384well 20秒 (50nL, H₂O) |
| ソースウェルラインアップ（穴径） | 100μm |
| 分注可能な試薬 | 粘度範囲：1mPa·s (H₂O) 〜 5.63mPa·s (43%グリセロール) PCRマスターミックス、酵素、PCRプライマー、核酸溶液、抗体希釈液、DMSO、エタノール |
| ソースウェル素材 | ウェル：PP |
関連製品

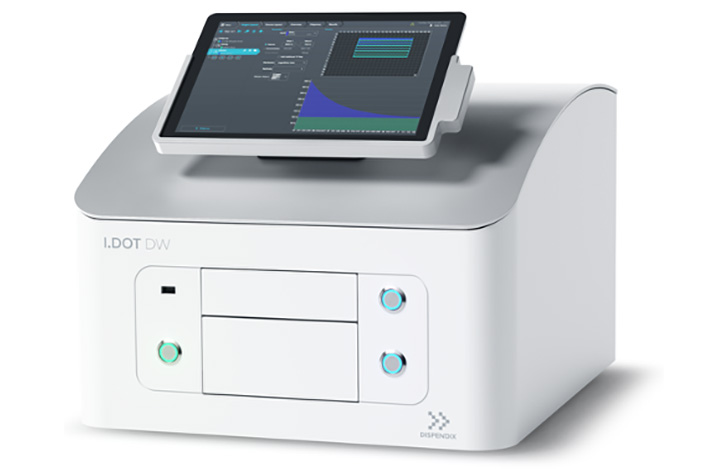

I.DOT DW / L / HT
機能を拡充した
ナノリットル微量分注装置
- 一度に最大384種類の試薬をセット可能
- 分注の成否の検証に加えて、再分注機能を搭載
- 8チャンネル搭載し、複雑な系も高速に処理
- 一度に最大384種類の試薬をセット可能
- 分注の成否の検証に加えて、再分注機能を搭載
- 8チャンネル搭載し、複雑な系も高速に処理
Droplet Microarray（DMA）
Droplet Microarray (DMA)は、ドイツAQUARRAY社の特許技術に基づいた、疎水性と親水性領域により、スライドガラス上に数百から数千の液滴を作製できるマイクロアレイです。
Dispendix製のI.DOTを使用することで、液滴ごとに異なる試薬や濃度で分注でき、数百種類の系をスライドガラス上で構築できるようになります。
化合物ストレージ StoragePod®
- DMSO中に保管の化合物の酸化変性を防ぐ保管庫
- 吸水したDMSOからの脱水
- 保管庫は後から追加可能で拡張性に優れる
- DMSO中に保管の化合物の酸化変性を防ぐ保管庫
- 吸水したDMSOからの脱水
- 保管庫は後から追加可能で拡張性に優れる
